INTERRUPTOR PRINCIPAL / CHAVE SELETORA COMUTADORA 20A EATON

Descrição completa

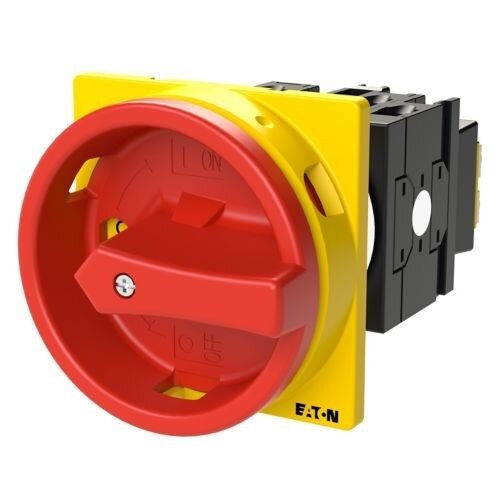

Interruptor principal Eaton Moeller® série T0 - 029382
Código do modelo: T0-3-8342/EA/SVB

Interruptor principal Eaton Moeller® série T0, T0, 20 A, montagem embutida, 3 unidades de contato, 6 polos, função de desligamento de emergência, com manopla rotativa vermelha e anel de travamento amarelo, travável na posição 0 (desligado)

Cor do atuador: Vermelho
Tipo de atuador: Acionamento rotativo de acoplamento de porta

Comprimento/Profundidade do Produto: 120 milímetros
Altura do produto: 74 milímetros
Largura do produto: 65 milímetros
Peso do produto: 0,142 kg

Certificações
Nº de classe CSA: 3211-05
IEC/EN 60947-3
IEC/EN 60947
UL 60947-4-1
Nº de controle de categoria UL: NLRV
Nº de arquivo CSA: 012528
UL
CSA
CE
CSA-C22.2 Nº 60947-4-1-14
IEC/EN 60204
Nº de arquivo UL: E36332
VDE 0660
CSA-C22.2 Nº 94

Notas do Catálogo
- Corrente suportável de curta duração nominal (Icw) por um tempo de 1 segundo
- Código do modelo: T0-3-8342/EA/SVB

Características
- Versão como interruptor principal
- Versão como instalação de parada de emergência
- Versão como interruptor de manutenção/serviço

- Equipado com: Alça rotativa vermelha e anel de travamento amarelo
- Funções : Função de desligamento de emergência intertravável
- Instalação de bloqueio: Travável na posição 0 (Desligado)
- Número de postes: 6

Informações gerais
- Grau de proteção: NEMA 12
- Grau de proteção (parte frontal): IP65
- Vida útil, mecânica : 400.000 operações
- Método de montagem: Montagem embutida
- Posição de montagem: Conforme necessário
- Número de unidades de contato: 3
- Frequência de operação: 1200 Operações/h
- Categoria de sobretensão: III
- Grau de poluição: 3
- Categoria do produto: Interruptor principal
- Categoria do produto: Interruptor principal
- Tensão de impulso nominal suportável (Uimp): 6000 V CA
- Isolamento seguro: 440 V CA, Entre os contatos, Conforme EN 61140
- Parâmetro de segurança (EN ISO 13849-1): Valores B10d conforme EN ISO 13849-1, tabela C.1
- Resistência ao choque: 15 g, Mecânico, De acordo com IEC/EN 60068-2-27, Choque semi-senoidal 20 ms
- Adequado para: Circuitos de derivação, adequados como desconexão de motor, (UL/CSA) / Centro de montagem frontal
- Ângulo de comutação: 90°

Condições ambientais climáticas
- Temperatura ambiente de operação - min: -25 °C
- Temperatura ambiente de operação - máx.: 50 °C
- Temperatura ambiente de operação (fechado) - min: -25 °C
- Temperatura ambiente de operação (fechado) - máx.: 40 °C
- Impermeabilização climática: Calor úmido, cíclico, conforme IEC 60068-2-30 / Calor úmido, constante, conforme IEC 60068-2-78

Capacidade do terminal
1 x (1 - 2,5) mm², sólido ou trançado
2 x (1 - 2,5) mm², sólido ou trançado
2 x (0,75 - 2,5) mm², flexível com terminais de acordo com DIN 46228
18 - 14 AWG, sólido ou flexível com terminais de acordo com
DIN 46228 1 x (0,75 - 2,5) mm², flexível com terminais de acordo com DIN 46228

- Tamanho do parafuso: M3.5, Parafuso terminal
- Torque de aperto: 1 Nm, terminais de parafuso / 8,8 lb-in, terminais de parafuso

Classificação elétrica
- Capacidade de interrupção nominal em 220/230 V (cos phi conforme IEC 60947-3): 100 A
- Capacidade de interrupção nominal em 400/415 V (cos phi conforme IEC 60947-3): 110 A
- Capacidade de interrupção nominal a 500 V (cos phi conforme IEC 60947-3): 80 A
- Capacidade de interrupção nominal em 660/690 V (cos phi conforme IEC 60947-3): 60 A
- Corrente operacional nominal (Ie) em CA-3, 220 V, 230 V, 240 V: 11,5 A
- Corrente operacional nominal (Ie) em CA-3, 380 V, 400 V, 415 V: 11,5 A
- Corrente operacional nominal (Ie) em CA-3, 500 V: 9 A
- Corrente operacional nominal (Ie) em CA-3, 660 V, 690 V: 4,9 A
- Corrente operacional nominal (Ie) em CA-21, 440 V: 20 A
- Corrente operacional nominal (Ie) em CA-23A, 230 V: 13,3 A
- Corrente operacional nominal (Ie) em CA-23 A, 400 V, 415 V: 13,3 A
- Corrente operacional nominal (Ie) em CA-23 A, 500 V: 13,3 A
- Corrente operacional nominal (Ie) em CA-23 A, 690 V: 7,6 A
- Corrente operacional nominal (Ie) em CC-1, interruptores de carga l/r = 1 ms: 10 A
- Corrente operacional nominal (Ie) em DC-13, interruptores de controle L/R = 50 ms: 10 A
- Corrente operacional nominal (Ie) em DC-21, 240 V: 1 A
- Corrente operacional nominal (Ie) em DC-23A, 24 V: 10 A
- Corrente operacional nominal (Ie) em DC-23A, 48 V: 10 A
- Corrente operacional nominal (Ie) em DC-23A, 60 V: 10 A
- Corrente operacional nominal (Ie) em DC-23A, 120 V: 5 A
- Corrente operacional nominal (Ie) em DC-23A, 240 V: 5 A
- Corrente operacional nominal (Ie) estrela-triângulo em CA-3, 220/230 V: 20 A
- Corrente operacional nominal (Ie) estrela-triângulo em CA-3, 380/400 V: 20 A
- Corrente operacional nominal (Ie) estrela-triângulo em CA-3, 500 V: 15,6 A
- Corrente operacional nominal (Ie) estrela-triângulo em CA-3, 690 V: 8,5 A
- Potência operacional nominal em CA-3, 380/400 V, 50 Hz: 5,5 kW
- Potência operacional nominal em CA-3, 415 V, 50 Hz: 5,5 kW
- Potência operacional nominal em CA-3, 500 V, 50 Hz: 5,5 kW
- Potência operacional nominal em CA-3, 690 V, 50 Hz: 4 kW
- Potência operacional nominal em CA-23A, 220/230 V, 50 Hz: 3 kW
- Potência operacional nominal em CA-23 A, 400 V, 50 Hz: 5,5 kW
- Potência operacional nominal em CA-23 A, 500 V, 50 Hz: 7,5 kW
- Potência operacional nominal em CA-23 A, 690 V, 50 Hz: 5,5 kW
- Potência operacional nominal estrela-triângulo em 220/230 V, 50 Hz: 5,5 kW
- Potência operacional nominal estrela-triângulo em 380/400 V, 50 Hz: 7,5 kW
- Potência operacional nominal estrela-triângulo a 500 V, 50 Hz: 7,5 kW
- Potência operacional nominal estrela-triângulo a 690 V, 50 Hz: 5,5 kW
- Tensão operacional nominal (Ue) em CA - máx.: 690 V
- Corrente nominal ininterrupta (Iu): 20 A
- Corrente ininterrupta: A corrente nominal ininterrupta Iu é especificada para seção transversal máxima.
